HEAD acoustics 基于虚拟人工头的NVH优化

2024-03-26 11:41 来源:智联车网 编辑:秩名

随着研发周期越来越短,物理工程样车越来越少,如何对开发阶段车型的声学特性进行可靠的评估是一大挑战。真实的聆听体验离不开双耳人工头,仿真阶段也如此。让我们一起来了解下HEAD acoustics和Porsche是如何利用虚拟人工头来解决这个问题的。

用仿真来加速开发,避免在车型开发后期出现高成本的改进,能有效提升产品竞争优势。无需依赖有限的抽象数据,可以在实车出来之前,通过数字原型样车用双耳感知逼真的声音。

在物理工程样车中使用人工头来采集声音是NVH调查评估的重要组成部分。它能够提供真实的聆听体验,从而使评估更加可靠。为此,用虚拟仿真的人工头来获取可对比、有意义的双耳模拟结果,就显得很有必要。

虚拟人工头考虑了头部、肩部对声场的衍射效应,以及人工头对车内声场的影响[1]。因此,在制造出第一辆物理工程样车之前,即可在仿真环境中体验到逼真的整体声学感受。



虚拟人工头模型



VIRTUAL ARTIFICIAL HEAD MODEL





/uploads/allimg/240326/1142206420-0.jpg

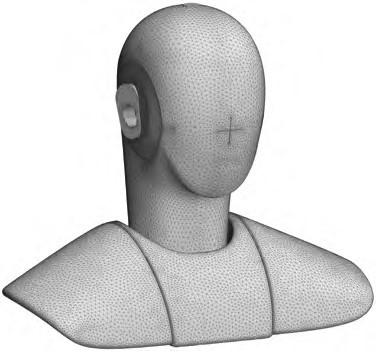

图1 HMS IV的高精度有限元模型





虚拟人工头的CAD模型是基于HMS IV (第4代人工头)建立的。基于有限元的方法,生成外表面的封闭曲面模型,如图1 [2]。虚拟人工头具有模块化结构,像HMS IV实物一样。由肩部、头部、耳廓和外耳道等的简化型几何形状的构成。考虑到内耳的复杂性,在模型中不予考虑。因此,仿真结果会低于人类听觉的频率上限,研究分析的频率范围最高到8kHz。该模型包含约76,000个三角形单元,平均边缘长度为3 mm。对于耳廓和外耳道等距离麦克风位置很近,且半径较小的区域,附件的几何模型使用更小的单元;对于头部和肩部等半径较大、较为平坦的区域,使用更大的单元。





虚拟人工头模型的验证



VALIDATION OF THE VIRTUAL ARTIFICIAL HEAD MODEL





通过对比头部相关传递函数(HRTF: Head Related Transfer Function)的测量和仿真结果,可以验证有限元模型。

亚琛工业大学听觉技术与声学研究所的消声室内所搭建的实验装置,包含按垂直对齐半圆形排列的扬声器 [3]。首先,以半圆的中心作为参考点,放置麦克风,进行参考测试(Reference measurement);然后,将人工头两耳的中点位置,与参考点对齐,放置人工头。人工头可以在测试中绕垂直轴旋转,以获得多个空间方向的HRTF。参考测试相关的人工头采集结果,定义为HRTF。HRTF不受房间和扬声器传输特性的影响。另外,激励源信号的具体特征(扫频或白噪)也不会产生影响,只要整个相关频率范围内具有能量即可。

在模拟仿真中,假定互易性是适用的。声压的输出节点界定在扬声器位置,球形声源取代耳朵位置的麦克风。通过一次模拟仿真,计算出附加输出节点位置到所有空间方向的数据。由于在这种情况下存在理想的自由场条件,因此可以解析计算出参考声压。为了能与测量结果相比较,将模拟声压与解析计算的参考声压相关联。

/uploads/allimg/240326/1142204I4-1.jpg

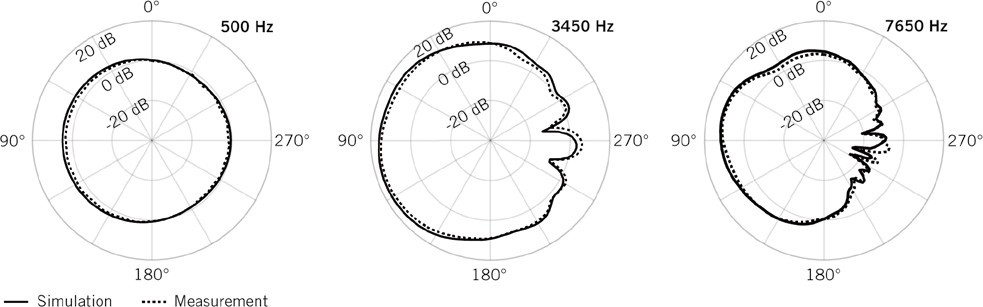

图2 在平面极坐标中,500 Hz、3450 Hz 和7650 Hz频率处实测与仿真的HRTF对比





图2在平面中的极坐标显示了在500 Hz、3450 Hz 和7650 Hz三个频率处,实测的左耳HRTF与模拟的HRTF的对比结果。总体来说,即使高频处,曲线在定性和定量方面都吻合的较好。在7650 Hz时,在260°方位角的头部阴影处,存在叶瓣状的肉眼可见的偏差,这可能是因为实物人工头和虚拟人工头存在一定的差异。在50到8000Hz的整个频率范围内,实测和仿真的一致性都较好。





为在车辆模型中使用做准备



PREPARATION FOR USE IN THE VEHICLE MODEL





为了在整车模型中使用虚拟人工头,并与试验数据的对比,需对已有的有限元模型进行一定的修改:通过增加躯干箱以形成头部和躯干模拟器(HATS)[4]。由于整车模型的频率上限约为1 kHz,因此人工头的有限元模型可使用更大的网格单元,从而显著降低网格单元的数量,降低整个车辆模型的复杂性,提高了仿真计算的性能。

为了实现必要的粗网格划分,需要对人工头模型进行几何简化。修改后的有限元模型如图3(左) 所示。尽管加了(中空的)躯干箱,增加了大量的网格表面,但仅增加了约20360个网格单元。另外,相比于头肩部的原始模型,颈圈附近的结构做了明显的改变。由于网格单元较大,圆形耳道近似

为多边形。

/uploads/allimg/240326/11422041X-2.jpg

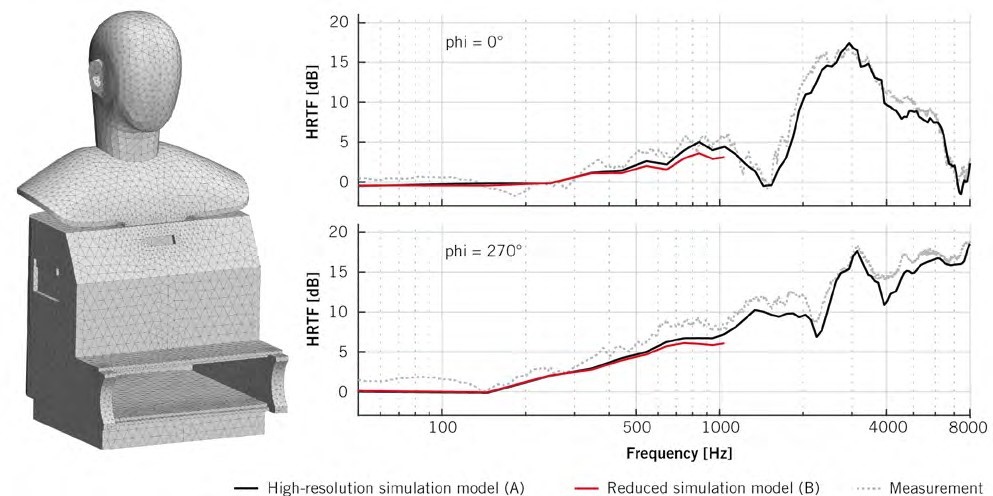

图3 头部躯干模型的简化有限元模型和右耳方向为0°(前)和270°(右)的HRTFs的实测、高精度有限元模型、简化有限元模型的对比





为了验证模型,在图3中,我们以头部和躯干模拟器(HATS)右耳在phi = 0°(前)和phi = 270°(右)方向上的HRTF测量结果为例,将实测结果与高精仿真模型(A)、简化仿真模型(B) 进行对比。首先,如图中所示,两个仿真模型的结果都与实际测量结果较吻合。在600Hz以下,A和B模型提供了几乎相同的结果;在600Hz以上,由于网格单元较大,实测与A模型的存在偏差,但数量级上在可接受的范围内。





车辆模型



VEHICLE MODEL





为了验证虚拟人工头在车辆模型中的使用,对保时捷911 Carrera车内的多个声学传递函数(ATFs)进行了测量和仿真计算。



/uploads/allimg/240326/1142205C3-3.jpg

图4 包含了结构模型(左上)、车内腔体(上中图、带人工头的上右图)、内饰板件(左下)和内饰(中下)的仿真模型。根据加载工况进行编号的激励位置(红色标记)和测量位置(黑色标记)(右下)





ATF是声压(p)与声源强度(Q) 的比值(ATF=p/Q)。车内使用标准声源(单极子) 进行激励,在贴近标准声源(10 ~ 20 cm)的参考位置,以及座位位置获取声压。车辆内部分别采用六种不同的激励方式,每种激励位置不同。每个激励方式,都会一次使用单麦克风,一次使用人工头,来获取驾驶员位置的声压。在计算和测试过程中,车辆内部的激励源和声压测点采用相同位置,如图4所示。

通过包含结构模型(主要是金属部件)、车内腔体、声学有效绝缘部件、内饰件和内部板 (主要是塑料制品)等组成的有限元模型,仿真获取ATFs。这些组件是相互耦合的,因此在计算中需要考虑相互的影响。

通过实验获取了部件完整的整车ATFs。这些测试在保时捷研发中心(位于Weissach)的声学测试台架上进行的,以将干扰噪声和反射控制在最低。





车辆模型验证



VEHICLE MODEL VALIDATION





当前的有限元模型和硬件确保频率上限可以到1000 Hz。在测试中,考虑到信噪比,从30 Hz开始评估传递函数。因此,可以在30 Hz到1000 Hz的频率范围内,对比实测和仿真获取的传递函数。

我们将详细地讨论3和6两个激励位置进行激励时的情况。如图5所示,对于每个测量位置,可以看到测试和仿真的一致性都较好。在某些窄带处的偏差,可以使用声学中常用的1/3倍频程来更好地评估。因此,很明显,在较高的频率范围内,测试和仿真的相关性也令人满意。



/uploads/allimg/240326/1142201603-4.jpg

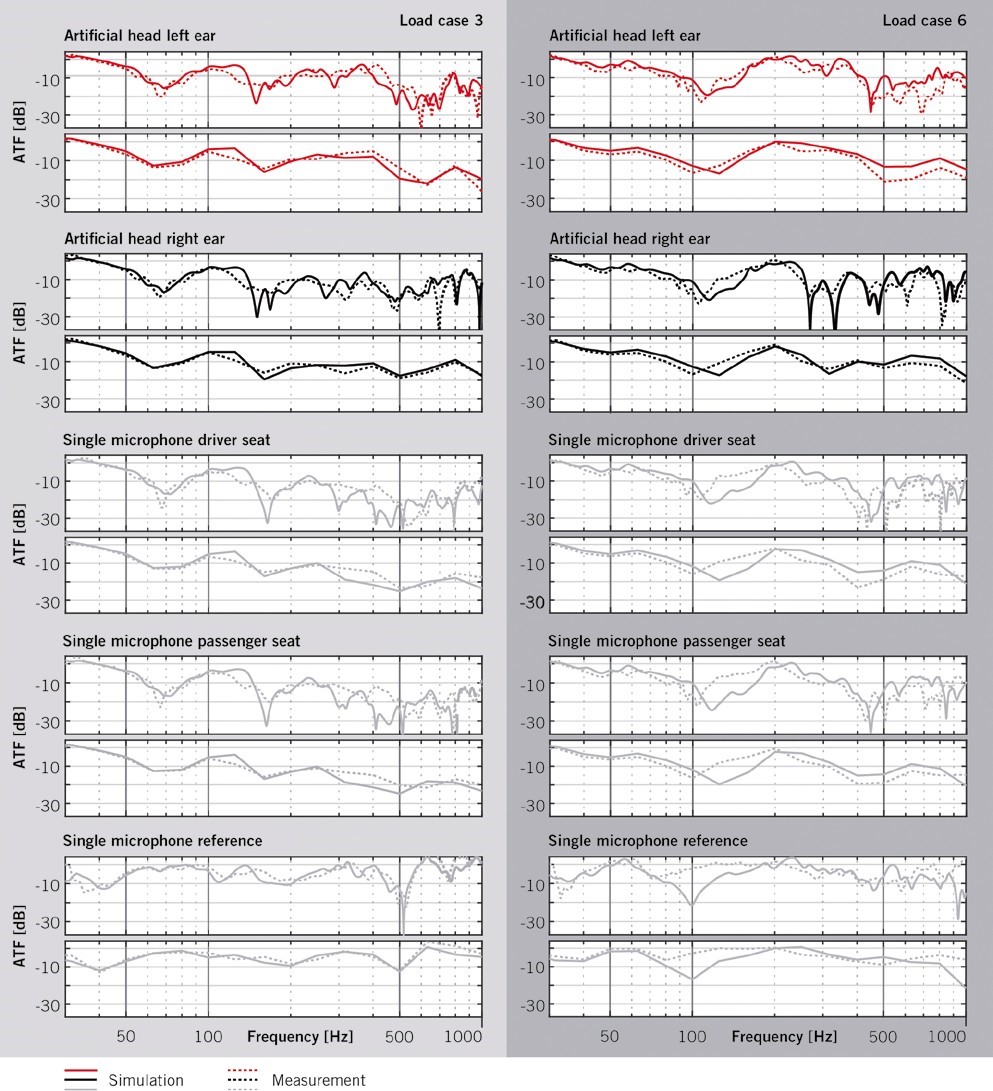

图5 激励位置为3(左)和6(右)的测试和仿真的声传递函数(ATFs) 的窄带和1/3倍频程的对比





/uploads/allimg/240326/114220H45-5.jpg

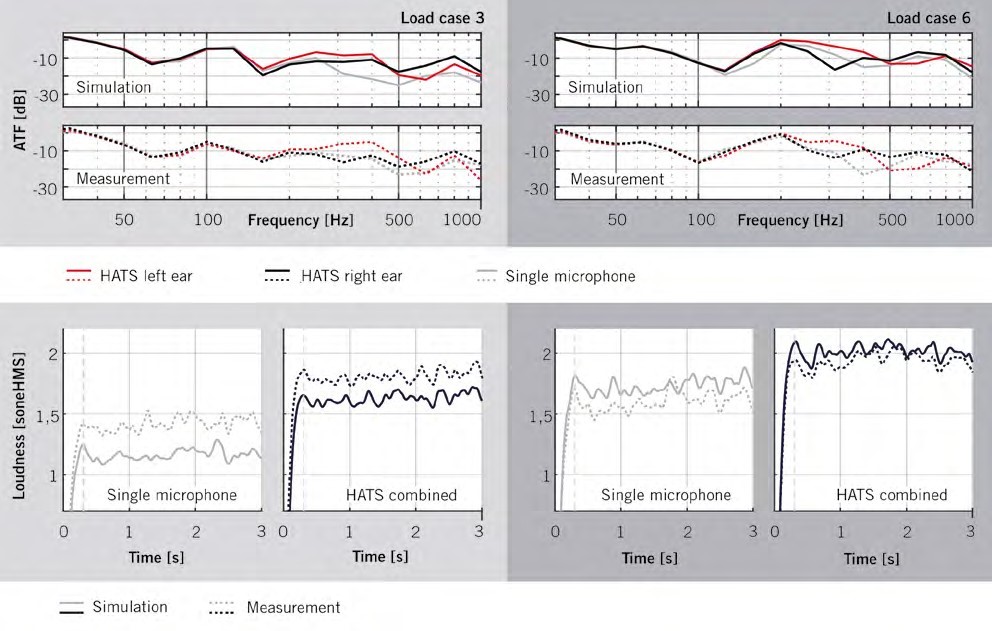

图6 激励位置为3(左)和负载情况6(右)时,实测和仿真的人工头双耳与麦克风在1/3倍频程上的对比。下图:根据ECMA 418-2,单个麦克风和人工头在激励位置为3(左)和6(右)时实测与仿真的响度等级对比。



为了进一步说明麦克风和人工头的区别, 在图6(上)中,我们比较了驾驶员位置处,单个麦克风与人工头信号的1/3倍频程数据。测试和仿真数据对比显示,麦克风与人工头在量级上的差异是一样的。在两种激励情况下,在200 Hz ~ 400 Hz之间,人工头左耳的声压级要高于右耳和单个麦克风;在400Hz以上,情况则相反,人工头右耳的声压级最高。

使用虚拟人工头可以实现仿真结果的主观评估和心理声学评估。为了基于ECMA 418-2[5]来计算响度,将3秒白噪的时间信号与模拟/测量的传递函数进行卷积,通过考虑双耳总体效应,将人工头的响度计算成一条曲线,从而可以与单个麦克风的响度曲线进行比较,如图6(下)。根据标准,响度曲线从大约0.3秒开始可以评估,响度等级的相关性证实了之前仿真与测试之间的对比。





总结与展望



SUMMARY AND OUTLOOK





几十年来,人工头在NVH研究中一直是必不可少的。与此同时,物理工程样车数量的减少,虚拟人工头自然就更多地出现在虚拟仿真场景中。

在本文中,通过平面内高至8k Hz的头相关函数(HRTF)的计量,验证了人工头的有限元模型。经过验证的虚拟人工头模型可以考虑真实的衍射效应,以及人工头对声学环境的影响,从而成为乘客的替代模型。同时,它保证了后期开发过程中仿真和测试数据的可比性。

在车辆模型的应用中,人工头模型扩展了躯干箱。当比较整车中测试和仿真的传递函数时,人工头的使用可以带来非常好的一致性。

车内的双耳仿真提高了结果准确性。它能够在产品开发和优化的早期阶段,以人类感知为中心,对车辆进行真实的听觉感知评估。这样的声学场景仿真可以在不同的环境中实现,因此,决策者可以利用一系列工具,在开发早期做出必要的关键决策。从双耳声学案例和NVH桌面模拟器,再到类似于保时捷NVH- lab中的整车模拟器,以及实车中的Mobile版NVH模拟器,都是声学场景仿真的应用范围。
